مقدمه
میلگرد، آلیاژی از فولاد است که برای تقویت بتن در سازه‌های بتنی به‌ویژه ستون‌ها استفاده می‌شود. بتن به دلیل خاصیت شکنندگی در برابر کشش ضعیف است، اما میلگردها که دارای مقاومت کششی بالا هستند، نقش تقویت کننده را ایفا می‌کنند و استحکام بتن را در برابر نیروهای کششی و خمشی افزایش می‌دهند. اهمیت میلگرد در ستون‌ها به ویژه در تحمل بارهای فشاری، کششی و برشی است که می‌تواند باعث ایمنی و پایداری سازه شود. حداقل و حداکثر میلگرد ستون به عواملی مانند ابعاد ستون، نوع بارهای وارد شده، شرایط محیطی، استانداردهای طراحی و نوع سازه بستگی دارد. این مقادیر باید به طور دقیق محاسبه شوند تا از عملکرد صحیح ستون و ایمنی سازه اطمینان حاصل شود. در ادامه این مقاله قصد داریم به بررسی حداقل و حداکثر میلگرد ستون بپردازیم. پس برای کسب اطلاعات بیشتر با ما همراه شوید.

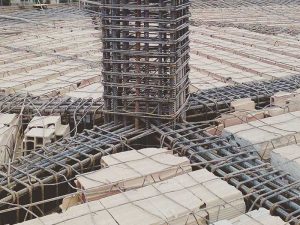

میلگرد و اهمیت استفاده از آن در ستون
میلگرد یکی از اجزای اساسی در ساخت سازه‌های بتنی به ویژه ستون‌ها است که برای تقویت و تقویت بتن مورد استفاده قرار می‌گیرد. اهمیت استفاده از میلگرد در ستون‌ها به دلیل توانایی آن در تحمل تنش‌های کششی است که بتن به طور طبیعی نمی‌تواند آن را تحمل کند. در اینجا به برخی از دلایل و اهمیت استفاده از میلگرد در ستون‌ها اشاره می‌کنیم:
تقویت مقاومت کششی
بتن به طور طبیعی مقاومت فشاری بالایی دارد اما در برابر کشش ضعیف است. میلگردها که از فولاد ساخته شده‌اند، مقاومت کششی بالایی دارند و می‌توانند تنش‌های کششی وارد بر ستون را تحمل کنند. این تقویت در بخش کششی ستون باعث افزایش عمر و دوام سازه می‌شود.
افزایش استحکام ستون
میلگردها علاوه بر مقاومت کششی، در برابر نیروهای پیچشی و خمشی نیز عملکرد مناسبی دارند. این ویژگی‌ها باعث می‌شود که ستون‌ها بتوانند در برابر نیروهای مختلف مانند زلزله و باد مقاومت بیشتری داشته باشند.
کنترل ترک‌های ناشی از نشست و تغییرات دما
یکی از مشکلات معمول در بتن، ایجاد ترک‌های ریز در اثر تغییرات دما و نشست خاک است. میلگردها با ایجاد اتصالات منظم در داخل بتن، از رشد و گسترش ترک‌ها جلوگیری کرده و به حفظ یکپارچگی سازه کمک می‌کنند.
حفاظت در برابر زلزله
ستون‌ها نقش اساسی در انتقال نیروهای زلزله به فونداسیون دارند. میلگردها به دلیل ویژگی‌های انعطاف پذیری و استحکام بالا، می‌توانند در برابر نیروهای ناشی از زلزله مقاومت کنند و از شکست ستون جلوگیری نمایند.
افزایش عمر مفید سازه
استفاده از میلگرد در ستون‌ها باعث می‌شود که ستون‌ها توانایی تحمل بارهای زیاد را داشته باشند و در نتیجه عمر مفید سازه افزایش یابد. این امر به ویژه در سازه‌هایی که تحت بارهای سنگین و شرایط جوی مختلف قرار دارند، اهمیت ویژه‌ای دارد.
در نهایت، استفاده از میلگرد در ستون‌ها نه تنها باعث افزایش مقاومت و استحکام آنها می‌شود، بلکه به ایمنی و دوام بلند مدت سازه کمک خواهد کرد.

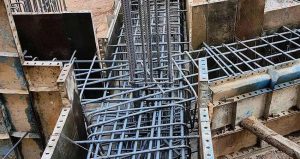

حداقل و حداکثر میلگرد ستون چقدر است؟
حداقل و حداکثر میلگرد مورد استفاده در ستون‌های بتنی بستگی به عواملی مانند ابعاد ستون، بارهای وارد شده و استانداردهای ملی یا بین‌المللی دارد. به طور کلی، برای طراحی و ساخت ستون‌های بتنی، مقدار میلگرد بر اساس محاسبات دقیق مهندسی تعیین می‌شود، اما می‌توان به برخی از اصول کلی اشاره کرد:
حداقل میلگرد طولی (افقی)
حداقل میلگرد طولی در ستون‌ها برای اطمینان از مقاومت کششی و جلوگیری از شکست ستون در برابر نیروهای مختلف طراحی می‌شود. طبق آیین نامه‌های استاندارد مانند آیین نامه بتن ایران، حداقل سطح مقطع میلگرد طولی باید ۰.۸% از مساحت مقطع ستون باشد. این میزان حداقل مقداری است که باید در طراحی ستون در نظر گرفته شود تا توان تحمل بارهای کششی و خمشی به حد کافی تأمین شود. برای مثال، در یک ستون با مقطع ۳۰×۳۰ سانتیمتر، حداقل مساحت میلگرد طولی باید ۷۲ سانتیمتر مربع باشد. این مقدار به ستون کمک می‌کند تا در برابر نیروهای کششی و خمشی مقاومت کند و از ترک خوردن و شکست آن جلوگیری شود.
همچنین، حداقل قطر میلگرد طولی معمولاً ۱۲ میلی‌متر است. استفاده از میلگردهایی با قطر کوچکتر از این ممکن است باعث کاهش مقاومت کششی ستون شده و باعث آسیب پذیری آن در برابر نیروهای وارد بر آن شود. میلگردهای طولی در ستون‌ها معمولاً به صورت عمودی در قالب قرار می‌گیرند و وظیفه دارند نیروهای کششی و تنش‌های ایجاد شده در طول ساختار ستون را جذب کنند. این میلگردها با ایجاد یک شبکه توزیع مناسب از نیروها، از شکست بتنی در مقابل کشش جلوگیری می‌کنند و به سازه استحکام بیشتری می‌بخشند.
حداقل میلگرد عرضی (برشی)
میلگردهای عرضی که به نام بست‌ها نیز شناخته می‌شوند، وظیفه دارند که نیروهای برشی را در ستون‌ها کنترل کرده و از شکست کمانی و کشش‌های طولی جلوگیری کنند. در بسیاری از طراحی‌ها، فاصله میلگردهای عرضی نباید از ۱۵ سانتیمتر بیشتر باشد. این کار برای جلوگیری از ایجاد فاصله‌های زیاد بین میلگردها است که ممکن است بتن در این فضاها دچار ضعف شده و مقاومت کلی ستون کاهش یابد. میلگردهای عرضی به صورت حلقه‌های عمودی یا شیب‌دار دور میلگردهای طولی قرار می‌گیرند و نقش اصلی آنها کمک به کنترل ترک‌ها و جلوگیری از شکست‌های ناشی از بارهای برشی است.
حداقل قطر میلگردهای عرضی معمولاً ۶ میلی‌متر است. این میلگردها باید در فواصل معین به هم متصل شوند تا بتوانند از ناحیه برشی ستون محافظت کنند. استفاده از میلگردهای عرضی به ویژه در ستون‌های بلند و تحت فشارهای زیاد اهمیت بیشتری پیدا می‌کند. این میلگردها به ستون کمک می‌کنند تا در برابر نیروهای جانبی مانند زلزله و باد مقاومت بیشتری داشته باشد و از ایجاد ترک‌های برشی جلوگیری کنند. اگر این میلگردها به درستی طراحی نشوند، ممکن است ستون در برابر نیروهای برشی دچار شکست شود که این مسأله می‌تواند به‌طور جدی ایمنی سازه را تهدید کند.
حداکثر میلگرد طولی
در طراحی سازه‌ها باید توجه داشت که استفاده از مقدار بیش از حد میلگرد طولی می‌تواند مشکلاتی در انتقال صحیح بتن به درون قالب و همچنین کاهش کیفیت بتن در نواحی مختلف ستون ایجاد کند. طبق استانداردهای معمول، سطح مقطع میلگرد طولی نباید بیشتر از ۴% از مساحت مقطع ستون باشد. این محدودیت به این دلیل است که زمانی که میلگردها زیاد و متراکم شوند، بتن در فضاهای بین میلگردها به درستی توزیع نمی‌شود و نمی‌تواند عملکرد مطلوب خود را داشته باشد. در نتیجه، ستون توانایی جذب فشار و کشش لازم را ندارد و ممکن است باعث کاهش مقاومت کلی سازه شود.
به طور کلی، حداکثر میلگرد طولی بستگی به نوع ستون، تعداد طبقات و بارهای وارده دارد. برای ستون‌های بتنی معمولاً میزان میلگرد طولی به گونه‌ای طراحی می‌شود که نه تنها مقاومت کششی مناسب داشته باشد بلکه از تراکم زیاد میلگردها جلوگیری کرده و از توزیع یکنواخت بتن اطمینان حاصل کند. در مواردی که فشار و بارهای وارد بر ستون بسیار زیاد است، مهندسین ممکن است از میلگردهای بیشتری استفاده کنند، اما همیشه باید به این نکته توجه داشت که افزایش میلگرد طولی بیش از حد می‌تواند باعث مشکلات اجرایی و کاهش کیفیت نهایی سازه شود.
حداکثر میلگرد عرضی
میلگردهای عرضی در ستون‌ها برای جلوگیری از شکست‌های برشی و خمشی به کار می‌روند. این میلگردها باید به گونه‌ای طراحی شوند که از شکست ناشی از نیروهای پیچشی و برشی جلوگیری کنند. طبق استانداردهای طراحی، فاصله میلگردهای عرضی نباید از ۲۵ سانتیمتر بیشتر باشد. این محدودیت به این دلیل است که اگر فاصله بین میلگردهای عرضی زیاد باشد، ممکن است نیروهای برشی در بتن به درستی توزیع نشده و ستون در برابر این نیروها آسیب پذیر شود. بنابراین، رعایت این فاصله باعث می‌شود که ستون در برابر نیروهای جانبی و تغییرات بار بهتر عمل کند و از ترک‌های احتمالی جلوگیری نماید.
از سوی دیگر، قطر میلگردهای عرضی نیز نباید از حد مشخصی بیشتر شود. این کار برای اطمینان از وجود فضای کافی برای قرارگیری بتن و توزیع یکنواخت آن در ستون انجام می‌شود. استفاده از میلگردهای عرضی با قطر بزرگتر از حد استاندارد ممکن است باعث کاهش کیفیت بتن و مشکلات در قالب‌بندی شود. به همین دلیل، طراحی صحیح تعداد و فاصله میلگردهای عرضی برای اطمینان از عملکرد درست ستون و مقاومت آن در برابر نیروهای برشی و خمشی بسیار حیاتی است.
روش محاسبه میلگرد ستون به چه صورت است؟
محاسبه میلگرد ستون‌ها یک فرآیند دقیق است که نیاز به در نظر گرفتن ابعاد ستون، بارهای وارده، شرایط محیطی، و استانداردهای طراحی دارد. این محاسبات به طور معمول توسط مهندسین سازه انجام می‌شود، اما اصول کلی آن به شرح زیر است:
1. تعیین مساحت مقطع ستون
اولین قدم در محاسبه میلگرد ستون، تعیین مساحت مقطع ستون است. برای ستون‌های با مقطع مستطیل یا مربعی، مساحت مقطع به سادگی از ضرب ابعاد ستون به دست می‌آید.
2. تعیین بارهای وارده
در مرحله بعد، باید بارهای مختلفی که بر روی ستون وارد می‌شود، مانند بار مرده (وزن ساختمان)، بار زنده (وزن اشیاء و افراد) و بارهای جانبی (مانند بار زلزله و باد) محاسبه شوند. این بارها باید طبق استانداردها و روش‌های مهندسی برای محاسبات دقیق به دست آید.
3. محاسبه مساحت میلگرد طولی (طولی)
طبق استانداردها، مساحت میلگرد طولی (میلگردهایی که به صورت عمودی در ستون قرار می‌گیرند) باید حداقل ۰.۸% مساحت مقطع ستون باشد. این مساحت می‌تواند با توجه به بارهای وارده و شرایط ستون تغییر کند.
4. انتخاب تعداد و قطر میلگردها
بعد از تعیین مساحت میلگرد طولی، باید میلگردهایی با قطر مناسب انتخاب شوند. در انتخاب قطر میلگردها باید به دو نکته توجه داشت:
- میلگردها باید حداقل از قطر ۱۲ میلی‌متر شروع شوند.
- تعداد میلگردهای طولی به نحوی انتخاب می‌شود که مساحت کل میلگردها معادل مساحت محاسبه شده در مرحله قبل باشد. برای مثال، اگر قطر میلگرد انتخابی ۱۶ میلی‌متر باشد، مساحت مقطع میلگرد یک عدد ۱۶ میلی‌متری برابر با ۲۰۱ میلی‌متر مربع است.
- سپس با تقسیم مساحت میلگرد طولی محاسبه شده (۷.۲ سانتیمتر مربع) بر مساحت هر میلگرد، تعداد میلگردها به دست می‌آید.
5. محاسبه میلگرد عرضی (برشی)
میلگردهای عرضی (یا بست‌ها) برای مقابله با نیروهای برشی و جلوگیری از شکست‌های کمانی طراحی می‌شوند. معمولاً فاصله میلگردهای عرضی نباید از ۱۵ تا ۲۵ سانتیمتر بیشتر باشد. تعداد و قطر میلگردهای عرضی به مساحت مقطع و بارهای وارده بستگی دارد. به طور کلی، میلگردهای عرضی باید از قطر ۶ میلی‌متر بیشتر نباشند و فاصله آنها از یکدیگر باید در حد استاندارد قرار گیرد.
6. اعمال ضریب‌های طراحی و شرایط محیطی
در محاسبات میلگرد ستون، باید به شرایط محیطی (مانند منطقه زلزله خیز یا شرایط جوی خاص) و ضریب‌های طراحی (برای افزایش ایمنی) توجه شود. به طور معمول، برای محیط‌های با ریسک بالاتر (مانند مناطق زلزله خیز) ممکن است به مقادیر بیشتری از میلگرد نیاز باشد.
7. محاسبه نهایی و تعیین ابعاد میلگردها
در نهایت، با اعمال تمام محاسبات و انتخاب میلگردهای مناسب، تعداد و ابعاد میلگردهای طولی و عرضی به طور دقیق مشخص می‌شود. این اطلاعات در طراحی اجرایی برای ساخت ستون‌ها مورد استفاده قرار می‌گیرد.
خرید میلگرد مناسب برای ستون
برای خرید میلگرد مناسب برای ستون از جهان آسین سپاهان، ابتدا باید نیازهای پروژه خود مانند ابعاد ستون، بارهای وارد شده و نوع سازه را دقیقاً مشخص کنید. میلگردهای تولیدی این شرکت به دلیل کیفیت بالای فولاد و استانداردهای دقیق، گزینه مناسبی برای تقویت ستون‌های بتنی هستند. شما می‌توانید میلگردهایی با مشخصات مختلف از نظر قطر، طول و نوع (مثل میلگردهای ساده یا آجدار) را از جهان آسین سپاهان تهیه کنید. همچنین، قیمت مناسب و مشاوره فنی دقیق این شرکت، خرید را برای پروژه‌های عمرانی شما تسهیل می‌کند.
سخن آخر
همانطور که در این مقاله گفتیم، محاسبه حداقل و حداکثر میلگرد در ستون‌ها بسیار اهمیت دارد. زیرا تعیین میزان میلگرد مناسب تأثیر مستقیمی بر مقاومت، ایمنی و دوام سازه دارد. حداقل میلگرد برای اطمینان از تقویت کششی بتن و جلوگیری از ترک خوردن آن در برابر بارهای وارد بر ستون ضروری است، در حالی که حداکثر میلگرد برای جلوگیری از تراکم زیاد میلگردها و کاهش کیفیت توزیع بتن در ستون ضروری است. استفاده از مقدار مناسب میلگرد، هم برای بهبود عملکرد ستون تحت بارهای مختلف و هم برای حفظ یکپارچگی و استحکام سازه در برابر نیروهای جانبی مانند زلزله، اهمیت بالایی دارد. محاسبات دقیق میلگرد ستون باید به دقت انجام شود تا ستون توانایی تحمل نیروهای کششی، فشاری و برشی را داشته باشد و سازه از آسیب‌های احتمالی محفوظ بماند.
سوالات متداول
1. حداقل مقدار میلگرد طولی در ستون چقدر است؟
حداقل مقدار میلگرد طولی در ستون باید ۰.۸% از مساحت مقطع ستون باشد.
2. حداکثر مقدار میلگرد طولی در ستون چقدر است؟
حداکثر مقدار میلگرد طولی در ستون نباید بیشتر از ۴% از مساحت مقطع ستون باشد.
3. چرا حداقل و حداکثر میلگرد ستون باید رعایت شود؟
رعایت این مقادیر باعث اطمینان از مقاومت کششی کافی و جلوگیری از تراکم زیاد میلگردها می‌شود که می‌تواند منجر به کاهش کیفیت بتن و کاهش ایمنی سازه گردد.
