مقدمه
میلگرد (آرماتور) یک میله فولادی است که برای افزایش مقاومت کششی بتن در سازه‌های ساختمانی به کار می‌رود. بتن به تنهایی در برابر فشار مقاوم است اما در برابر کشش ضعف دارد، به همین دلیل میلگردها درون آن قرار می‌گیرند تا استحکام و دوام سازه را افزایش دهند. انتخاب میلگرد مناسب در ساختمان سازی بر اساس مشخصاتی مانند قطر (که معمولاً بین ۶ تا ۳۲ میلی‌متر متغیر است)، نوع (ساده، آجدار یا کامپوزیتی)، استاندارد تولید (مانند A1، A2، A3 و A4)، مقاومت تسلیم و کششی، میزان انعطاف پذیری و همچنین میزان کربن موجود در ترکیب آن انجام می‌شود. در ادامه این مقاله قصد داریم به بررسی روش محاسبه میلگرد فونداسیون از روی نقشه بپردازیم. پس برای کسب اطلاعات بیشتر در این زمینه با ما همراه شوید.
روش محاسبه میلگرد فونداسیون از روی نقشه

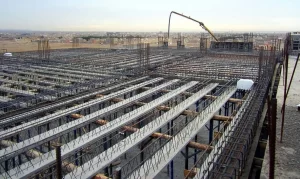

برای محاسبه سریع مقدار میلگرد مورد نیاز در یک ساختمان، ابتدا باید متراژ بخش‌های غیر مفید هر طبقه را برآورد کنیم. به عنوان مثال، اگر ساختمانی ۷ طبقه با هر طبقه ۲۰۰ مترمربع زیربنا داشته باشد، باید فضایی را که برای راهروها، آسانسور، پله‌ها و سایر بخش‌های غیر مفید اختصاص دارد، نیز در نظر بگیریم. فرض کنیم این مقدار برای هر طبقه ۲۰ مترمربع باشد. بنابراین، کل متراژ غیر مفید ساختمان از طریق فرمول زیر به دست می‌آید:
(متراژ مفید + متراژ غیر مفید) × تعداد طبقات
در این مثال داریم: (۲۰۰ + ۲۰) × ۷ = ۱۵۴۰ مترمربع
پس از محاسبه این مقدار، برای تخمین وزن میلگرد مورد نیاز، آن را در ضریبی بین ۶۰ تا ۶۷ کیلوگرم بر مترمربع ضرب می‌کنیم. در نتیجه، وزن تقریبی میلگرد مصرفی برابر خواهد بود با:
۱۵۴۰ × ۶۰ تا ۶۷ = مقدار میلگرد مورد نیاز (بر حسب کیلوگرم)
این روش، یک راه سریع و تقریبی برای برآورد میزان میلگرد مصرفی در پروژه‌های ساختمانی است.
راهنمای کامل محاسبه میلگرد فونداسیون

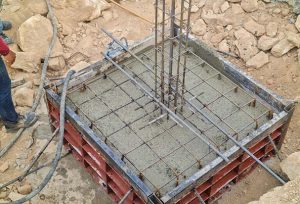

محاسبه دقیق میلگرد مورد نیاز در فونداسیون نقش مهمی در کاهش هزینه‌های پروژه و افزایش ایمنی ساختمان دارد. در این فرآیند، سه نوع میلگرد اصلی شامل میلگردهای طولی، میلگردهای عرضی و میلگردهای تقویتی بررسی می‌شوند. همچنین، ابعاد فونداسیون باید به دقت محاسبه شود تا از نشست و تغییر شکل ساختمان جلوگیری شود. در ادامه، روش‌های محاسبه میلگردهای فونداسیون را به طور کامل توضیح می‌دهیم.
۱) روش‌های محاسبه میلگرد فونداسیون
برای تعیین مقدار میلگرد مصرفی در فونداسیون، دو روش کلی وجود دارد:
الف) محاسبه از روی نقشه‌های اجرایی: در این روش، با استفاده از نقشه‌های مهندسی، مقدار دقیق میلگردهای مورد نیاز مشخص می‌شود. این روش به دلیل دقت بالا و تطابق با طراحی سازه‌ای، برای پروژه‌های بزرگ و پیچیده بهترین گزینه است. در نقشه‌ها، تعداد، طول، فاصله و قطر میلگردها مشخص شده و می‌توان مقدار کل میلگرد مصرفی را محاسبه کرد.
ب) روش تجربی برای برآورد سریع مقدار میلگرد: اگر نقشه‌های اجرایی در دسترس نباشد، از یک روش تقریبی برای محاسبه سریع استفاده می‌شود. در این روش، وزن میلگرد فونداسیون به طور میانگین بین ۶۰ تا ۶۷ کیلوگرم برای هر مترمربع از زیربنای ساختمان در نظر گرفته می‌شود. این مقدار می‌تواند بسته به شرایط سازه‌ای و نوع خاک تغییر کند.
مثال: فرض کنید ساختمان شما ۵ طبقه است و زیربنای هر طبقه ۱۵۰ مترمربع می‌باشد. مقدار تقریبی میلگرد مورد نیاز طبق رابطه زیر محاسبه می‌شود:
۱۵۰ (متراژ هر طبقه) × ۵ (تعداد طبقات) × ۶۰ تا ۶۷ (ضریب میلگرد در هر مترمربع) = ۴۵۰۰۰ تا ۵۰۲۵۰ کیلوگرم میلگرد
۲) محاسبه میلگردهای فونداسیون

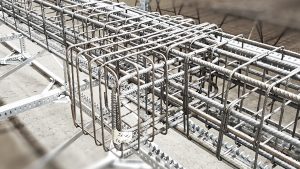

الف) محاسبه میلگردهای طولی: میلگردهای طولی در راستای طول فونداسیون اجرا شده و به عنوان عنصر اصلی در تحمل نیروهای کششی عمل می‌کنند. این میلگردها معمولاً در دو ردیف بالا و پایین فونداسیون قرار می‌گیرند. برای محاسبه طول هر میلگرد طولی، باید عوامل زیر را در نظر گرفت:
- کاور (پوشش بتنی): کاور به مقدار فاصله‌ای گفته می‌شود که میلگرد از سطح بتن دارد. این فاصله برای جلوگیری از خوردگی و محافظت از میلگرد در برابر عوامل محیطی ضروری است.
- خم میلگرد: برای افزایش گیرایی میان بتن و میلگرد، دو سر میلگردها خم می‌شوند که این مقدار باید در محاسبات لحاظ شود.
فرمول محاسبه طول میلگردهای طولی:
(۲ × مقدار کاور) – (۲ × طول خم) + طول مقطع
مثال: اگر طول مقطع ۵ متر، مقدار کاور ۵ سانتی‌متر و طول خم ۳۰ سانتی‌متر باشد: (۲ × ۵) – (۲ × ۳۰) + ۵۰۰ = ۴۴۵ سانتی‌متر (۴.۴۵ متر)
ب) محاسبه میلگردهای عرضی
میلگردهای عرضی برای ایجاد استحکام بیشتر در برابر نیروهای جانبی و جلوگیری از ترک خوردگی بتن، به صورت عمود بر میلگردهای طولی اجرا می‌شوند. روش محاسبه این میلگردها مشابه میلگردهای طولی است:
(۲ × مقدار کاور) – (۲ × طول خم) + عرض مقطع
مثال: اگر عرض مقطع ۳ متر، مقدار کاور ۵ سانتی‌متر و طول خم ۳۰ سانتی‌متر باشد: (۲ × ۵) – (۲ × ۳۰) + ۳۰۰ = ۲۴۵ سانتی‌متر (۲.۴۵ متر)
ج) محاسبه میلگردهای تقویتی
میلگردهای تقویتی در بخش‌هایی از فونداسیون که نیاز به استحکام بیشتر دارند، مانند محل ستون‌ها و دیوارهای باربر، استفاده می‌شوند. برای محاسبه این میلگردها:
طول میلگرد × تعداد میلگردهای تقویتی × وزن واحد طول میلگرد
۳) محاسبه ابعاد فونداسیون
الف) حداقل عمق فونداسیون: عمق فونداسیون یکی از مهمترین پارامترهایی است که بر اساس تعداد طبقات ساختمان تعیین می‌شود. اگر عمق کافی در نظر گرفته نشود، ممکن است ساختمان دچار نشست شود. برای محاسبه حداقل عمق فونداسیون از فرمول زیر استفاده می‌شود:
(تعداد طبقات × ۱۰) + ۲۰ سانتی‌متر
مثال: برای یک ساختمان ۴ طبقه: (۴ × ۱۰) + ۲۰ = ۶۰ سانتی‌متر
ب) حداقل عرض نوارهای فونداسیون: عرض فونداسیون به توزیع مناسب بار ساختمان بر سطح زمین کمک می‌کند. این مقدار از طریق رابطه زیر برآورد می‌شود: (تعداد طبقات × ۲۰) + ۲۰ تا ۴۰ سانتی‌متر
مثال: برای یک ساختمان ۴ طبقه: (۴ × ۲۰) + ۲۰ تا ۴۰ = ۱۰۰ تا ۱۲۰ سانتی‌متر
۴) استفاده از نرم افزارهای محاسبه میلگرد فونداسیون
برای دقت بیشتر، می‌توان از نرم افزارهای مهندسی مانند ETABS، SAFE و Sap2000 استفاده کرد که مقدار میلگرد مورد نیاز را بر اساس بارهای وارده، نوع خاک و طراحی سازه‌ای محاسبه می‌کنند. این نرم افزارها امکاناتی نظیر:
- تحلیل مکانیک جامدات
- بررسی ظرفیت باربری سازه
- محاسبه میلگردهای اعضای فولادی و بتنی
- انجام تبدیل واحدهای مهندسی
برای محاسبه میلگرد فونداسیون، ابتدا باید مقدار میلگردهای طولی، عرضی و تقویتی را بر اساس نقشه‌های اجرایی یا روش‌های تقریبی تعیین کرد.
حداقل عمق فونداسیون و عرض نوارها را می‌توان با استفاده از روابط تجربی و بر اساس تعداد طبقات محاسبه کرد.
استفاده از نرم افزارهای طراحی سازه می‌تواند دقت محاسبات را افزایش داده و از هدررفت مصالح جلوگیری کند.
با رعایت این اصول، می‌توان مقدار میلگرد مورد نیاز را به صورت دقیق محاسبه کرده و از افزایش هزینه‌های اضافی یا ضعف در استحکام فونداسیون جلوگیری کرد.
نکات کلیدی در محاسبه میلگرد فونداسیون
برای محاسبه دقیق میلگردهای فونداسیون، باید عوامل مختلفی از جمله نوع خاک، عمق یخبندان، مشخصات آرماتورها و استانداردهای آیین نامه‌ای را در نظر گرفت. رعایت این نکات باعث افزایش استحکام سازه و کاهش مشکلات ناشی از نشست یا ترک خوردگی فونداسیون خواهد شد. در ادامه، برخی از مهمترین فاکتورهای تأثیرگذار در این محاسبات را بررسی می‌کنیم.
۱) شرایط خاک و استقرار فونداسیون
یکی از مهمترین اصول در طراحی فونداسیون، اجرای آن بر روی خاک مستحکم و باربر است. قبل از هرگونه محاسبه میلگرد، باید مقاومت خاک محل پروژه ارزیابی شود تا از نشست نامتقارن سازه جلوگیری گردد. در صورتی که خاک منطقه ضعیف باشد، ممکن است نیاز به تقویت خاک یا افزایش ابعاد پی داشته باشید.
۲) تأثیر عمق یخبندان در محاسبات فونداسیون
طبق مقررات ملی ساختمان ایران، عمق یخبندان در هر منطقه بر اساس شرایط اقلیمی آن تعیین می‌شود. برای جلوگیری از آسیب‌های ناشی از انجماد و ذوب مکرر خاک، فونداسیون باید در عمقی پایین‌تر از سطح یخبندان احداث شود. این امر به جلوگیری از ترک خوردگی و کاهش نشست‌های ناگهانی کمک می‌کند.
۳) حداقل ارتفاع پی‌های سطحی
طبق استانداردهای ساختمانی، حداقل ارتفاع موردنیاز برای پی‌های سطحی ۵۰ سانتی‌متر در نظر گرفته می‌شود. این مقدار بسته به نوع سازه، شرایط خاک و بارهای وارد بر پی ممکن است افزایش یابد.
۴) انتخاب مناسب میلگردها در فونداسیون
قطر آرماتورهای مورد استفاده در فونداسیون نباید کمتر از ۱۰ میلی‌متر باشد. فاصله بین محور تا محور (آکس به آکس) میلگردها باید در محدوده ۱۰ تا ۳۵ سانتی‌متر تعیین شود. فاصله کمتر از این مقدار باعث افزایش مصرف میلگرد و هزینه‌های اضافی شده و فاصله بیشتر از آن می‌تواند استحکام سازه را کاهش دهد.
۵) استفاده از نرم افزارهای محاسباتی
برای افزایش دقت در محاسبه میزان میلگرد و ابعاد فونداسیون، نرم‌افزارهایی مانند SAFE به کمک مهندسان می‌آیند. این نرم‌افزار قادر است با تحلیل بارهای وارد بر سازه، مقدار میلگردهای طولی و تقویتی، ضخامت پی و میزان آرماتور موردنیاز را محاسبه کند.
رعایت این نکات هنگام محاسبه میلگردهای فونداسیون، علاوه بر افزایش مقاومت ساختمان، باعث کاهش هزینه‌های اضافی و بهینه سازی مصرف مصالح می‌شود.
خرید میلگرد در ساختمان سازی
خرید میلگرد در ساختمان سازی یکی از مهمترین مراحل تأمین مصالح است که تأثیر مستقیمی بر استحکام و ایمنی سازه دارد. هنگام خرید میلگرد باید به عواملی مانند نوع میلگرد (ساده یا آجدار)، استاندارد تولید، قطر، وزن و مقاومت تسلیم آن توجه کرد. همچنین، تأمین میلگرد از کارخانه‌های معتبر و بررسی گواهی کیفیت، از اهمیت بالایی برخوردار است تا از مشکلاتی مانند خوردگی زود هنگام یا کاهش مقاومت سازه جلوگیری شود. علاوه بر این، قیمت میلگرد تحت تأثیر عواملی همچون نرخ ارز، قیمت جهانی فولاد و میزان عرضه و تقاضا قرار دارد، بنابراین بهتر است قبل از خرید، بازار را بررسی کرده و از تأمین‌کنندگان معتبر استعلام قیمت بگیرید. جهان آسین سپاهان یکی از مجموعه‌های معتبر و باسابقه است که کافی است با مراجعه به سایت در قسمت محصولات انواع میلگرد مورد نیاز خود را به راحتی خریداری کنید.
سخن آخر
به طور کلی برای محاسبه میلگرد فونداسیون، ابتدا باید نوع و ابعاد پی را مشخص کرد، سپس مقدار میلگردهای طولی، عرضی و تقویتی را بر اساس نقشه‌های سازه‌ای تعیین نمود. در روش دستی، طول و تعداد میلگردها محاسبه شده و با استفاده از وزن واحد میلگرد (برحسب کیلوگرم بر متر)، وزن کل مورد نیاز تخمین زده می‌شود. همچنین می‌توان از نرم افزارهایی مانند SAFE برای انجام محاسبات دقیق‌تر استفاده کرد که با تحلیل بارهای وارد بر فونداسیون، مقدار بهینه میلگرد را مشخص می‌کند. رعایت ضوابط آیین نامه‌ای مانند فاصله بین میلگردها و میزان پوشش بتن نیز در این محاسبات ضروری است.
سوالات متداول
۱) چگونه می‌توان مقدار میلگرد موردنیاز فونداسیون را محاسبه کرد؟
با استفاده از نقشه‌های سازه‌ای، طول و تعداد میلگردهای طولی، عرضی و تقویتی را تعیین کرده و سپس با ضرب آن در وزن واحد میلگرد، مقدار کل را به دست می‌آوریم.
۲) آیا می‌توان از نرم افزار برای محاسبه میلگرد فونداسیون استفاده کرد؟
بله، نرم افزارهایی مانند SAFE و ETABS می‌توانند مقدار دقیق میلگردهای موردنیاز را بر اساس تحلیل بارها و استانداردهای سازه‌ای محاسبه کنند.
۳) چه عواملی بر میزان میلگرد مصرفی در فونداسیون تأثیر دارند؟
نوع خاک، بارهای وارد بر سازه، ابعاد فونداسیون، طراحی سازه و استانداردهای آیین نامه‌ای از مهمترین عوامل مؤثر بر مقدار میلگرد مصرفی هستند.
